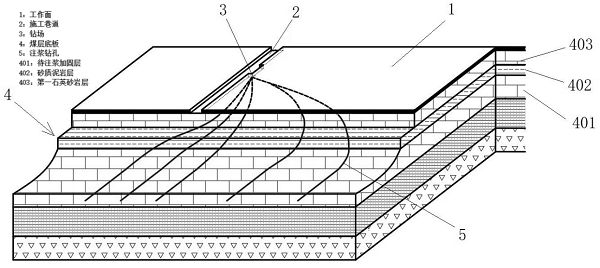

榆林分公司在董家河煤矿23508回风巷5#煤底板注浆加固改造工程中，成功采用了一种新型煤层底板注浆止水的钻孔结构。该结构在工作面施工巷道内靠近工作面的一侧设置钻场，通过在工作面下方的煤层底板内布设若干注浆钻孔，并在注浆加固层内向四周扩散浆液，实现了对工作面下方煤层底板的加固封闭。

据了解，董家河井田位于澄合矿区西部，煤层底板富含砂岩水、K2砂岩水以及下伏奥陶系灰岩水，在以往生产环节中往往要采用底板全面注浆加固改造方案进行底板水害防治。传统的注浆加固方案因钻孔长度短，需在工作面中部增加施工注浆巷施工，导致施工周期长、注浆效果差、综合成本高，且对矿井采掘工作接续造成一定影响。

相比传统方案，本次榆林分公司发明的新型煤层底板注浆止水的钻孔结构，沿工作面走向线状布置，施工距离远，控制精度高，能够覆盖整个工作面，钻孔轨迹可控，并可随地层改变轨迹，有利于注浆目的层位控制，提高治理效果。能够减少矿井的巷道掘进量，在降低费用的同时避免注浆巷独头掘进的危险。目前该钻孔结构工艺已申请实用新型专利，该研究成果在澄合矿区多个工程得到推广应用。

 （来甲 许聪 邓博）
